VERTIKÁLNÍ KOMPRESOR ORLÍK SKS
Zvolte variantu
Popis

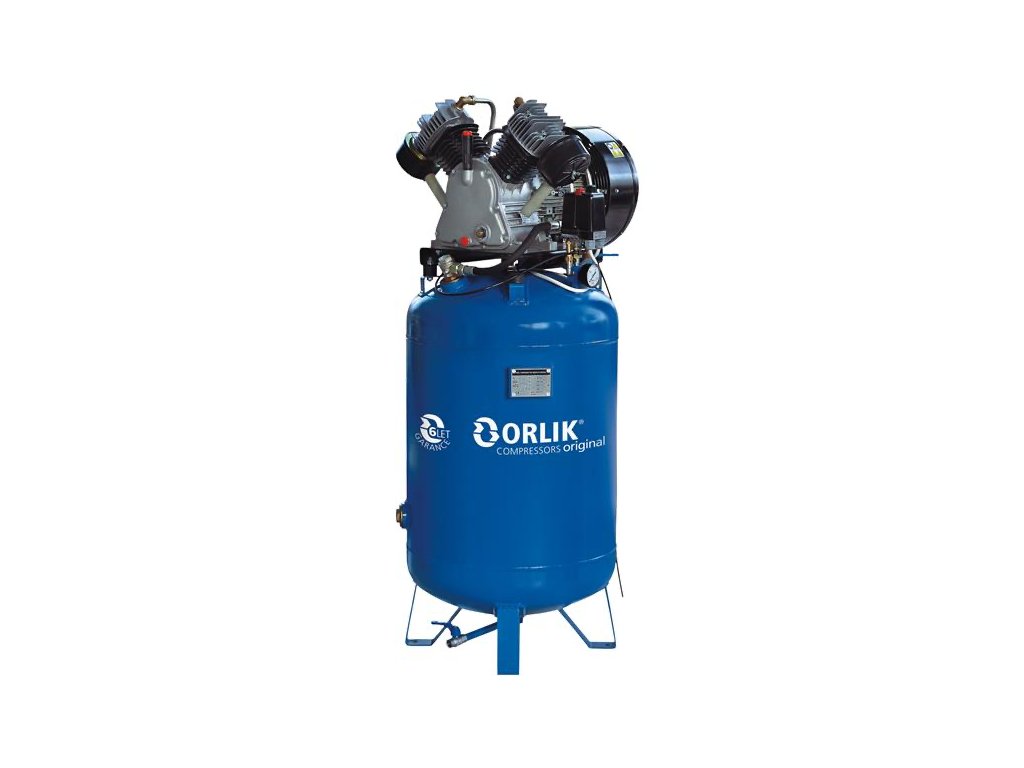

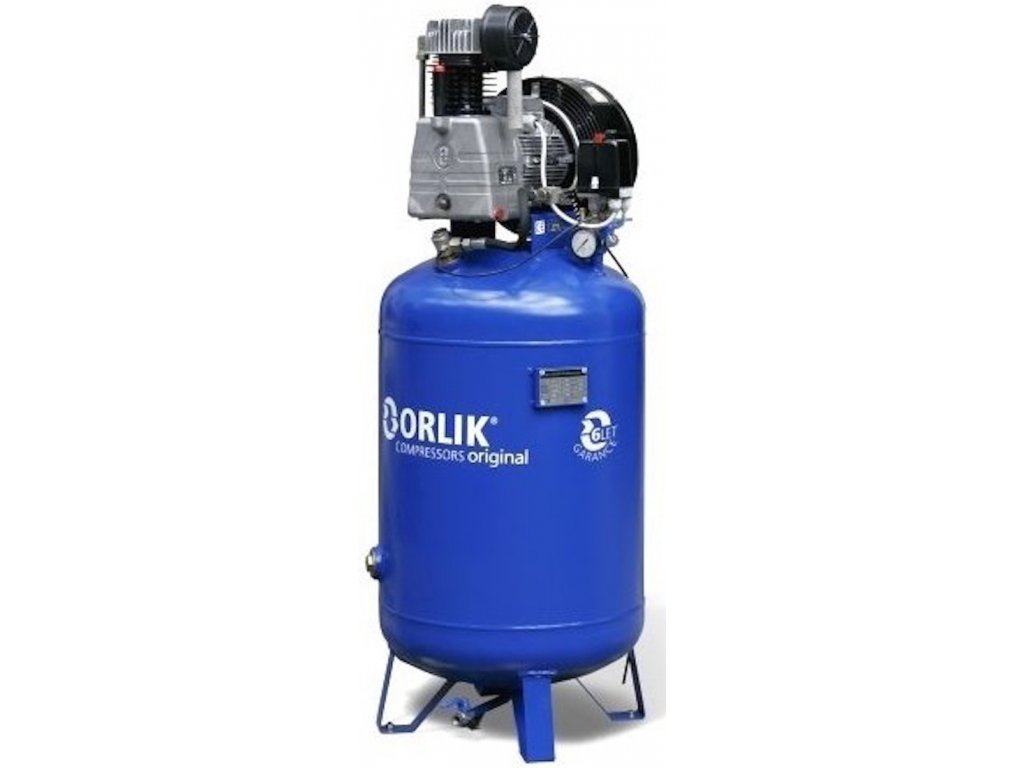

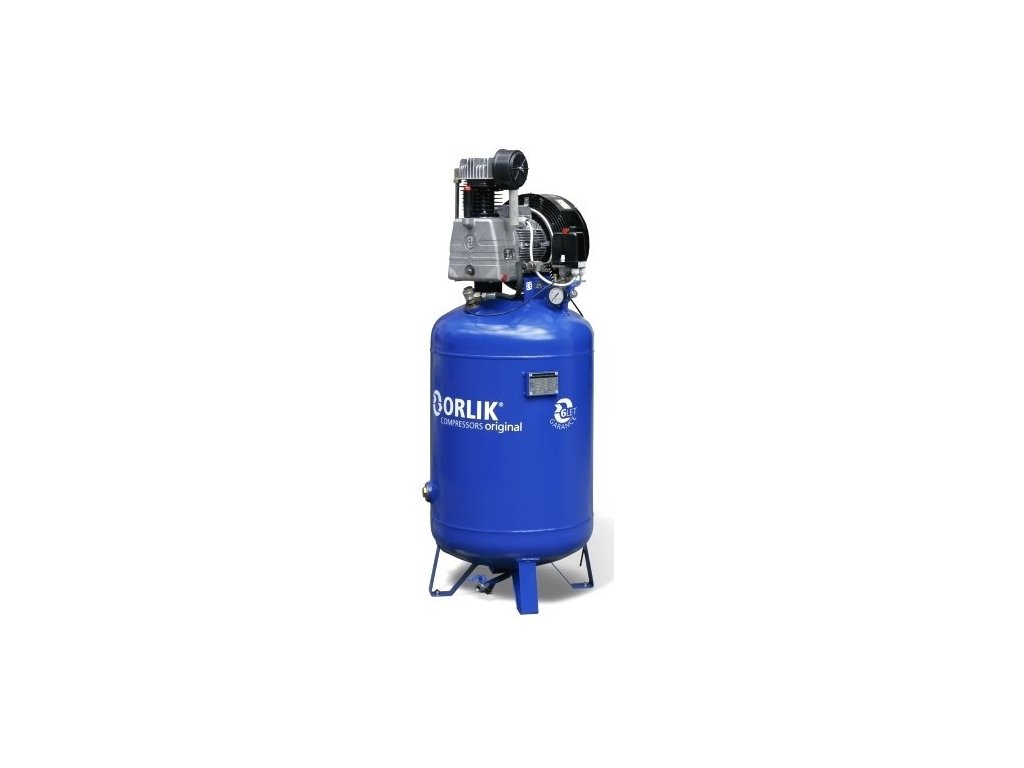

stojatý kompresor orlík SKS 4 - 28
Vertikálně stojící jednoválcový nebo dvouválcový vzduchový kompresor VKDI Orlík SKS 4, SKS 9, SKS 17, SKS 28 ORIGINAL z Česká Třebové s jedinečnou 3 letou zárukou na kompletní kompresor + 6 let na vzdušník (tlakovou nádobu) o velikosti 100 l, 150 l, 200 l, 270 l. Olejový pístový kompresor řady SKS 4, 9, 17, 28 ve stabilní stojaté resp. vertikální variantě SKS (stabilní kompresorová stanice). Tato výkonnostní řada nese jméno dle výkonu - výkonnost tedy výtlak 4, 9, 17, 28 m3/hod a příkonem elektromotoru 0.75 kW, 1.5 kW, 3 kW, 4 kW. Výhodou vertikálních vzdušníků je úspora pracovního místa.
| Typ |
Výkonnost - výtlak (m3/h | l/min) |
Vzdušník (l) |
Max. přetlak (bar | Mpa) |
Příkon - el.motor (kW | hp) |
Jmenovitý proud (A) |
Min. jistič (A) |
Počet válců |
Počet kompresních stupňů |
Hlučnost (dB) |
Napětí (V) |
Připojení (závit) |
Hmotnost (kg) |
|
| SKS 4-2/100 | 4,3 | 72 | 100 | 10 | 1 | 0,75 | 1 | 2 | C 6 | 1 | 1 | 67 | 230 | G 3/8" | 56 | |
| SKS 4/100 | 4,3 | 72 | 100 | 10 | 1 | 0,75 | 1 | 2 | C 6 | 1 | 1 | 67 | 3 x 400 | G 3/8" | 56 | |
| SKS 9-2/100 | 9 | 150 | 100 | 10 | 1 | 1,5 | 2 |
3,4 |
C 16 | 2 | 1 | 71 | 230 | G 1/4" | 60 | |
| SKS 9/100 | 9 | 150 | 100 | 10 | 1 | 1,5 | 2 | 3,4 | C 16 | 2 | 1 | 71 | 3 x 400 | G 3/8" | 60 | |
| SKS 9/150 | 9 | 150 | 150 | 10 | 1 | 1,5 | 2 | 3,4 | C 16 | 2 | 1 | 71 | 3 x 400 | G 3/8" | 85 | |
| SKS 9/200 | 9 | 150 | 200 | 10 | 1 | 1,5 | 2 | 3,4 | C 16 | 2 | 1 | 71 | 3 x 400 | G 3/8" | 129 | |
| SKS 17/270 | 18 | 300 | 270 | 10 | 1 | 3 | 4 | 7 | D 16 | 1 | 1 | 78 | 3 x 400 | G 1/2" | 123 | |
| SKS 28/270 | 29 | 483 | 270 | 10 | 1 | 4 | 5 | 8 | D 16 | 2 | 1 | 80 | 3 x 400 | G 1/2" | 152 |
- SKS 4, SKS 9, SKS 17, SKS 28 - statická kompresorová stanice
- výkonnost - výtlak: SKS 4 - 4,3 m3/hod | 72 l/min • sání: 7,4 m3/hod | 124 l/min
SKS 9 - 9 m3/hod | 150 l/min • sání: 15 m3/hod | 250 l/min
SKS 17 - 18 m3/hod | 300 l/min • sání: 27 m3/hod | 448 l/min
SKS 28 - 29 m3/hod | 483 l/min • sání: 44 m3/hod | 735 l/min
- příkon: 0.75 kW, 1.5 kW, 3 kW, 4 kW
- vzdušník: SKS - stojatý nepojízdný: 100 l, 150 l, 200 l, 270 l
- max. přetlak vzduchu: 10 bar | 1 Mpa
- rozsah pracovního cyklu: 6 - 10 bar | 0,6 - 1 Mpa
- počet válců: 1 nebo 2
- počet kompresních stupňů: 1 nebo 2
- hlučnost: 67 - 82 / 80 - 93 dB (akustický výkon / hladina hluku)
- napětí: 230 V nebo 3 x 400 V / 50 Hz
- elektromotor: 0.75 kW, 1.5 kW, 3 kW, 4 kW/ 2 - 8 A (jmenovitý proud)
- elektrická síť: jistič min. C 6 - 16 D
- připojovací rozměry: G 1/4", G 3/8", G 1/2"
- hmotnost: SKS 4/100, SKS 4-2/100 = 56 kg
SKS 9/100, SKS 9-2/100 = 62 kg
SKS 9/150 = 85 kg
SKS 9/200 = 129 kg
SKS 17/270 = 123 kg
SKS 28/270 = 152 kg
- rozměry: SKS 4/100, SKS 4-2/100 = 602 x 465 x 1224 mm (D x Š x V)
SKS 9/100, SKS 9-2/100 = 492 x 602 x 1175 mm (D x Š x V)
SKS 9/150 = 495 x 691 x 1402 mm (D x Š x V)
SKS 9/200 = 507 x 512 x 1528 mm (D x Š x V)
SKS 17/270 = 664 x 668 x 1830 mm (D x Š x V)
SKS 28/270 = 706 x 690 x 1805 mm (D x Š x V)
Popis kompresorových stanic řady SKS 4, 9, 17, 28
Elektromotorem poháněný jednostupňový nebo dvoustupňový pístový kompresor chlazený vzduchem je osazený na tlakové nádobě, která slouží jako zásobník stlačeného vzduchu. Automatický provoz kompresorové stanice (zapínání a vypínání) v nastaveném rozsahu přetlaků, ruční zapínání a vypínání, odlehčování výtlačného potrubí po zastavení stroje a jištění motoru proti přetížení zabezpečuje tlakový spínač s odlehčovacím ventilem, vypínačem a nadproudovou ochranou, která musí být nastavena na jmenovitý proud elektromotoru. Odlehčovací ventil po rozepnutí tlakového spínače vypustí vzduch z potrubí mezi kompresorem a zpětným ventilem a tím umožní rozběh stroje bez protitlaku. Zpětný ventil umístěný na tlakové nádobě zabraňuje proudění stlačeného vzduchu zpět do kompresoru po zastavení stroje. Přetlak v tlakové nádobě je indikován manometrem a jištěn pojistným ventilem. Uzavření výstupu z tlakové nádoby umožňuje osazený kulový kohout. K vypouštění kondenzátu z tlakové nádoby slouží kulový kohout instalovaný ve spodní části tlakové nádoby. Ve spodní části stabilních tlakových nádob jsou podpěry, na které je nutné namontovat přiložené pryžové nárazníky.
DOMÁCÍ VÝROBCE = NEJDOSTUPNĚJŠÍ SERVIS A NÁHRADNÍ DÍLY!
Tradiční český výrobce kompresorů od roku 1954!
