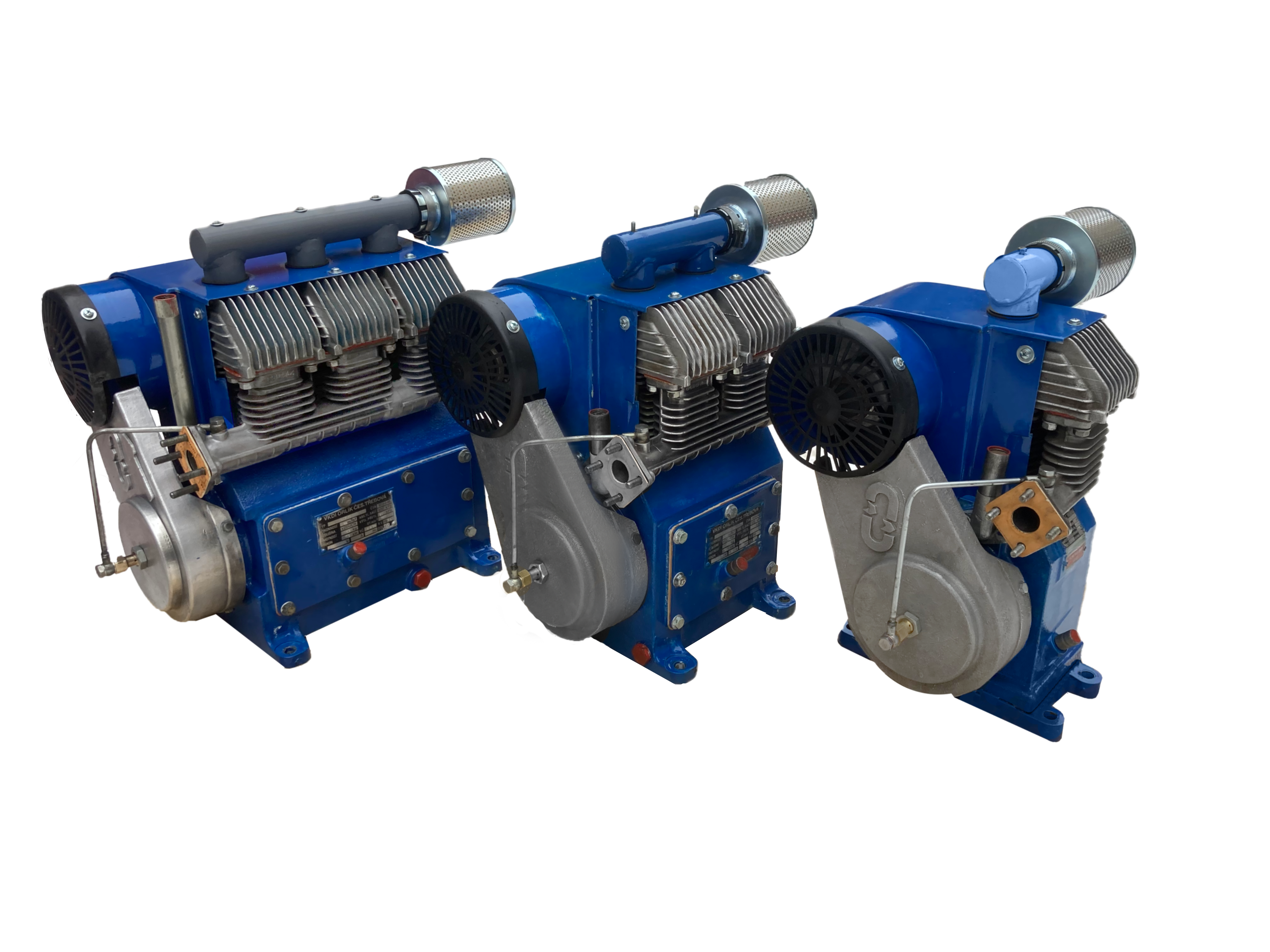

Představujeme Vám jediný ucelený e-shop s veškerými náhradními díly pro servis legendárních českých kompresorů Orlík JSK 75. Tento v Česku zdaleka nejrozšířenější výkonostní vzduchový pístový kompresor je svou naprosto unikátní modulární koncepcí jedno/dvou a tříválce, vycházejícího se stejného designového základu a sdílející mnoho dílů, schopen pokrýt rozsahem modelů výkonnosti od 15 do 75 m3/hod. Díky našim zkušenostem s výrobou a servisem kompresorů předávaných po generace Vám přinášíme nejen možnost zakoupit jednotlivé náhradní díly, ale také ucelenou servisní sadu pro kompletní repas kompresoru Orlík JSK 75 nebo přímo hotový kompresor po generální opravě výměnou vždy ihned k vyzvednutí a to s kompetní zárukou. Jako malý bonus pro nadšence do těchto krásných českých strojů Vám nabízíme i jedinečný souhrn informací a parametry.
1 JSK | 2 JSK | 3 JSK | |||||
PKS/EK 15 | PKS/EK 17 | PKS/EK 25 | PKS/EK 35 | PKS/SKS 50 | PKS/SKS 50 | SKS 75 | |
Výkonnost | 15 m3/hod | 17 m3/hod | 25 m3/hod | 35 m3/hod | 50 m3/hod | 50 m3/hod | 75 m3/hod |
Příkon elektromotoru | 2,2-3 kW | 3 kW |
4 kW | 5,5 kW | 7,5 kW | 7,5 kW | 11-15 kW |
Jmenovité otáčky | 1100-1450 min | 1100-1450 min | 1800 min |
1450 min | 1800 min | 1450 min | 1800 min |
Sací teplota | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C |
Sací tlak absolutní | 100 kPa|1 bar | 100 kPa|1 bar | 100 kPa|1 bar | 100 kPa|1 bar | 100 kPa|1 bar | 100 kPa|1bar | 100 kPa|1 bar |
Výtlak provozní | 400-800 kPa|4-8 bar | 600-1000 kPa|6-10 bar |
600-1000 kPa|6-10 ba | 600-1000 kPa|6-10 bar | 600-1000 kPa|6-10 bar | 600-1000 kPa|6-10 bar | 600-1000 kPa|6-10 bar |
Výtlak maximální |
1 MPa|10 bar | 1 MPa|10 bar | 1 MPa|10 bar | 1 MPa|10bar | 1 MPa|10bar | 1 MPa|10bar | 1 MPa|10bar |
Převod | spojka | spojka | řemen | spojka | řemen |
spojka | řemen |
Počet válců | 1 | 1 |
1 |
2 | 2 | 3 | 3 |
Počet stupňů | 1 | 1 |
1 | 1 | 1 |
1 | 1 |
Průměr válce | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm |
Zdvih pístu | 70 mm | 70 mm | 70 mm | 70 mm | 70 mm | 70 mm | 70 mm |
Hladina hluku | 83 dB (A) | 83 dB (A) | 83 dB (A) | 84,8 dB (A) | 84,8 dB (A) | 85 dB (A) | 85 dB (A) |
Napětí | 3 x 380 V | 3 x 380 V | 3 x 380 V | 3 x 380 V | 3 x 380 V | 3 x 380 V | 3 x 380 V |
Proud | 5 A | 7 A | 9 A | 11 A |
15 A |
15 -20 A |
22-29 A |
Otáčky el. motoru | 1 450 ot/min | 1 450 ot/min | 2 900 ot/min | 1 450 ot/min | 2 900 ot/min | 1 450 ot/min | 2 900 ot/min |
Kmitočet | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
Teplota za nádobou |
- | - | - | 50 °C | 50 °C | 50 °C | 50 °C |
Teplota za výtl. přírubou | - | - | - | 175 °C | 175 °C | 175 °C | 175 °C |
Chlazení | samovolné | vzduchem | vzduchem | vzduchem | vzduchem | vzduchem | vzduchem |
Mazání | rostřikem | rostřikem | rostřikem | rostřikem | rostřikem | rostřikem | rostřikem |
Množství oleje | 1 l |
1 l | 1 l | 1,6 l | 1,6 l |
2 l |
2 l |
Spotřeba oleje | 6 g / hod | 6 g / hod | 6 g / hod | 8 g / hod | 8 g / hod | 12 g / hod | 12 g / hod |
Výměna oleje | 500 hod | 500 hod | 500 hod | 500 hod | 500 hod | 500 hod | 500 hod |
Hmotnost jednotky | 35 kg | 40 kg | 40 kg | 50 kg |
50 kg |
59 kg | 59 kg |
Objem vzdušníku |
70 l |
150 l | 150 l | 200 - 300 l |
200 - 300 l | 300 - 500 l |
500-1000 l |
Celková hmotnost |
200 kg | 247 kg | 247 kg | 280 kg | 280 kg | 350 kg | 400 kg |
Max. počet zapnutí | 15 / hod | 15 / hod | 15 / hod | 15 / hod | 15 / hod | 15 / hod | 15 / hod |
I varianty 1 JSK - 14 pro přetlak 4 bar, objem oleje je nutné brát s rezervou, některé prameny uvádějí nižší množství.
